AVIS-BT

Avis-BT — Bluetooth модуль барометрического вариометра, который используется совместно со смартфонами, планшетами, персональными компьютерами, имеющими Bluetooth интерфейс.

Характеристики прибора

•    барометрический альтиметр -700…9000 м;
•    вариометр с шагом 0.1 м/с;
•    обновление данных 10 раз в секунду;
•    питание от встроенного аккумулятора обеспечивает до 8 часов непрерывной работы прибора;
•    зарядка прибора осуществляется через micro-USB разъем;
•    радиус действия 10 метров.

Стоимость $45. Варианты доставки в Ваш регион уточняйте по e-mail

Зарядка прибора

Перед использованием прибора рекомендуется произвести полную зарядку аккумулятора. Подключите зарядное устройство от Вашего смартфона к micro-USB разъему Avis-BT. Пока идет зарядка аккумулятора, будет светиться оранжевый (красный) светодиод. Зарядку можно выполнять как от зарядного устройства, так и от персонального компьютера или автономного блока питания напряжением 5В.

Внимание! Avis-BT НЕ комплектуется micro-USB шнуром и зарядным устройством.

Примечание:
Если после подключения к  Avis-BT зарядного устройства оранжевый (красный) светодиод не загорается или засветился на короткое время (менее секунды), это означает, что аккумулятор полностью заряжен.

Рекомендуется полностью заряжать Avis-BT после каждого использования.

Работа прибора

Включение прибора выполняется выключателем. Допускается включение прибора при заряде аккумулятора. Однако, в этом случае, время заряда может возрасти. После включения Avis-BT будет мигать зеленый (синий) светодиод. После установления связи по  Bluetooth, светодиод будет светиться непрерывно. При полном разряде аккумулятора Avis-BT выключится. Уровень заряда батареи передается вместе с другими данными и программно контролируется принимающим устройством.

Внешний источник питания

При необходимости можно подключать Avis-BT к внешнему источнику питания напряжением 5В с помощью micro-USB кабеля.

Комплектация

В комплект входит:

  • Прибор Avis-BT
  • Инструкция

Обратите внимание, Avis-BT НЕ комплектуется micro-USB шнуром и зарядным устройством.

Программное обеспечение

OS Файл программы Протестировано
Android 4.x Установить Avislab.Variometer с Google Play Market:
https://play.google.com/store/apps/details?id=com.avislab.variometerСкачать Avislab.Variometer для ручной установки:
http://www.avislab.com/download/AvislabVariometer.apk
HTC Desire X
HTC Desire C
Fly IQ440
Xiaomi Mi2s

Установка Avislab.Variometer с Google Play Market

Рекомендуем устанавливать Avislab.Variometer с Google Play Market. Установка производиться таким же образом как и установка прочих программ. Преимуществом является то, что Google Play Market оповещает об обновлениях или автоматически обновляет программы установленные с Google Play Market.

Установка Avislab.Variometer вручную

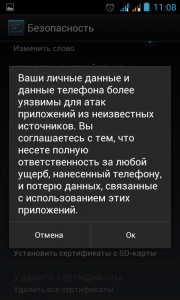

Перед установкой программы в настройках безопасности потребуется включить соответствующее разрешение. см. рис.
Это делается в том случае, если Вы устанавливаете программу не с Play Market.

Avislab.Variometer Avislab.Variometer Avislab.Variometer

Затем, скачиваем файл AvislabVariometer.apk. Можно скачать файл AvislabVariometer.apk на локальный компьютер а затем, подключив смартфон к компьютеру, через USB скопировать файл на смартфон. Некоторые браузеры при скачивании могут переименовывать файл и заменять расширение apk на zip. Если это случилось, любым файловым менеджером, например Es проводник, заходим в папку и переименовываем файл в AvislabVariometer.apk

Avislab.Variometer Avislab.Variometer Avislab.Variometer Avislab.Variometer

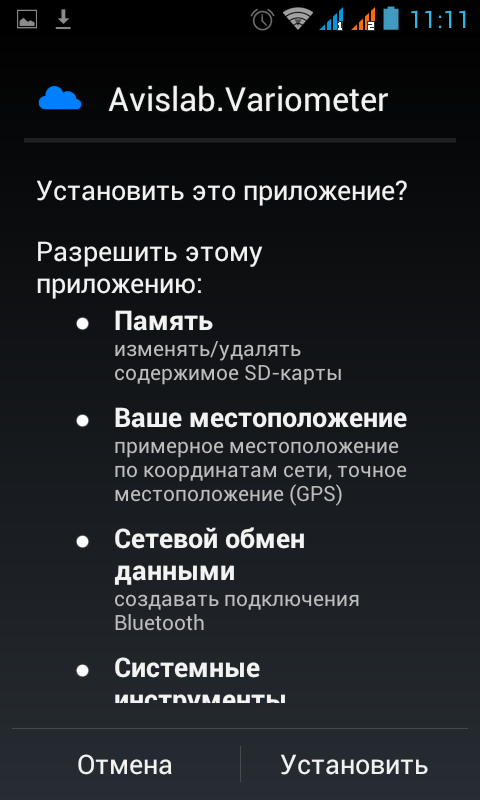

После чего запускаем AvislabVariometer.apk, чтобы установить Avislab.Variometer. После информирования Вас о разрешениях программы и Вашем согласии, выполняется установка программы.

Avislab.Variometer Avislab.Variometer

Включаем Avis-BT, в настройках телефона включаем Bluetooth, запускаем поиск устройств. Из найденных устройств нас интересует Avis-BT, который будет виден в списке под именем Avis-BT или Variometer. Выбираем его, при запросе кода доступа вводим 1234. После чего Bluetooth модуль считается сопряженным.

Bluetooth. Настройки Bluetooth. Поиск устройств Bluetooth. Сопряжение Bluetooth. Список сопряженых

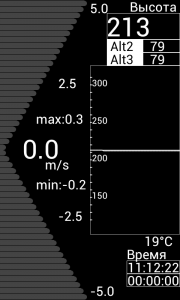

Запускаем программу Avislab.Variometer. Если Bluetooth на смартфоне был выключен система запросит разрешение на включение Bluetooth. Надо разрешить. В противном случае Вы не сможете работать с Avis-BT. При первом запуске программа начнет поиск всех имеющихся поблизости Bluetooth устройств. Нас интересует уже сопряженный Avis-BT, который будет виден в списке под именем Avis-BT или Variometer. После установления связи с Avis-BT, программа сохранит информацию о нем и при следующих запусках уже не будет выполнять поиск, а сразу будет пытаться подключиться к вашему Avis-BT.

Avislab.Variometer Avislab.Variometer Avislab.Variometer

Гарантия

На прибор распространяется гарантия сроком 1 год с момента продажи. В случае выявления дефектов, не связанных с его эксплуатацией, мы гарантируем бесплатный ремонт или замену прибора. Прибор не подлежит гарантийному ремонту при механических повреждениях, повреждениях вызванных воздействием химических веществ, повреждениях вызванных огнем или высокой температурой, при выходе прибора со строя в результате попадания внутрь воды, при выявлении следов вскрытия корпуса прибора. Для сохранения работоспособности прибора избегайте его использования при температурах выше 45 и ниже 0 oC. Очистку корпуса осуществляйте влажной салфеткой. Не применяйте химических растворителей, спиртов. Для получения гарантийного обслуживания гарантийный талон не требуется.

По техническим вопросам, вопросам приобретения обращайтесь:

[email protected]
[email protected]
тел.: +38 067 3044643
Skype: andre.koryagin

Видео файлы


Для разработчиков

 Формат данных

Avis-BT выдает 10 раз в секунду строку где различные значения разделены разделителем — символом двоеточия. Формат строки:

pressure:temperature:altitude:vario:varioS:Vbat:CR+LF

где:

pressure — давление в паскалях;
temperature — температура в градусах цельсия;
altitude — высота в метрах;
vario — скороподъемность мгновенная в м/с;
varioS —  скороподъемность усредненная за 1 сек. в м/сек.;
Vbat — напряжение питания батареи в вольтах;
CR+LF — стмволы конца строки в (0x0D, 13 в десятичной системе счисления, ‘\r’), ((0x0A, 10 в десятичной системе счисления, ‘\n’).

Сделать своими руками

Если у Вас есть навыки изготовления печатных плат, пайки мелких компонентов электроники и прошивки микроконтроллеров, Вы можете собрать Avis-BT самостоятельно.

Список необходимых компонентов:

Наименование Количество Описание
BMP180 1 Датчик давления
ATmega8A-AU 1 Микроконтроллер
MAX1674EUA 1 DC-DC преобразователь напряжения
MAX1555EZK+T 1 Зарядная ИС для Li-Po аккумулятора
HC-07 1 Bluetooth модуль
CDRH6D28NP-220NC 1 Дроссель
TECAP 47/6.3V B 10 2 Танталовый конденсатор
0.1 мФ 3 Керамический конденсатор
1 мФ 2 Керамический конденсатор
10 мФ 1 Керамический конденсатор
1N4148W 1 Диод
470K 1 Резистор
20K 2 Резистор
220 1 Резистор
470 1 Резистор
FYLS-0805BURC 1 Светодиод 0805 краный
FYLS-0805UGC 1 Светодиод 0850 зеленый
SS-8 /BM (SS12F23G4) 1 Выключатель
LP502030-PCB-LD 1 Аккумулятор литий-ионный
ESB2281101 1 Разъем Micro USB
G1906 1 Корпус

Печатная плата двусторонняя

Плата Плата

Скачать чертеж платы в формате Sprint Layout, прошивку микроконтроллера.

Расположение элементов на плате обозначено в файле avis-bt.lay маркировкой.  Прошивка микроконтроллера может выполнятся в готовом изделии. Для этого на плате имеются специальные контактные площадки. Прошивку так же можно выполнять до впаивания микроконтроллера на плату.

Фьюзы микроконтроллера должны быть выставлены на работу от встроенного RC — генератора 8 МГц.
Команда для AVRDUDE:

AVRDUDE  -U lfuse:w:0xE4:m  -U hfuse:w:0xD9:m

Примечание: В некоторых случаях могут быть проблемы в работе модуля Bluetooth из за нестабильности частоты внутреннего RC генератора микроконтроллера. В этом случае для тактирования микроконтроллера рекомендуется установить внешний кварц частотой 8 МГц.

 Фото прототипа

Фото прототипа Фото прототипа IФото прототипа  Фото прототипа
