Vira - вариометр барометрическийVira — цифровой барометрический вариометр-альтиметр с черно-белым графическим дисплеем и встроенным Bluetooth-модулем. Vira специально создан для пилотов парапланов, имеет компактные размеры и небольшой вес. Высокоэкономичный, питается от встроенной Li-Io батареи. На дисплее прибора отображается шкала вариометра, усредненное значение вариометра, два альтиметра, график высоты, часы, таймер полета, температура и уровень заряда батареи. Для настройки прибора используется интуитивно-понятное меню. Стоимость $59. Варианты доставки в Ваш регион уточняйте по e-mail

The specified file on Include Me shortcode does not exist.

Предупреждение

Единственно безопасный способ полета — постоянно контролировать режим полета всеми доступными способами. Vira — это вспомогательный инструмент для пилота. Однако, как и любое устройство, он может отказать. Нельзя полностью полагаться только на прибор. Чрезмерное отвлечение внимания на показания прибора может отвлечь пилота от главного занятия — управления летательным аппаратом. Будьте внимательны и сохраняете правильное распределение внимания.

Характеристики

  • Черно-белый графический дисплей разрешением 84×48 обеспечивает отличную видимость при любом дневном освещении. Имеется подсветка дисплея. Дисплей покрыт защитной пленкой.
  • Два настраиваемых альтиметра. -700…9000 м.
  • Вариометр имеет аналоговую шкалу с шагом 0.2 м/с и цифровые усредненные показания с шагом 0.1 м/с. Время усреднения настраивается.
  • Настраиваемая звуковая сигнализация вариометра. Подъем, снижение, предподъем (buzzer).
  • Уровень громкости звука настраивается.
  • График изменения высоты за 30/60 секунд.
  • Встроенные часы. Таймер полета. Запуск таймера полета ручной и автоматический при скороподъемности 0.5 м/с в течении 3 секунд.
  • В памяти прибора сохраняются параметры 10 крайних полетов. Время старта и окончания, длительность полета, максимальная/минимальная высота, максимальная/минимальная скороподъемность, максимальная/минимальная температура.
  • Питание от встроенной Li-Io батареи хватает на 60-80 часов непрерывной работы прибора с выключенной подсветкой дисплея, выключенным Bluetooth-модулем и громкостью звука до 50%.
    С включенным Bluetooth-модулем время работы прибора 7-8 часов.
  • Отображение уровня заряда батареи.
  • Bluetooth-модуль позволяет использовать Vira совместно с популярными программами XCSoar (по протоколу OpenVario (POV)) и Avislab.Variometer
  • Мультиязычный интерфейс
  • Вес прибора 70 грамм

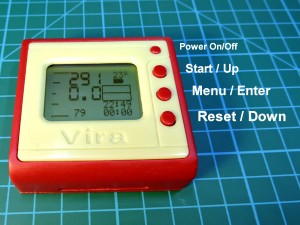

Кнопки управления

Vira - вариометр барометрический. Кнопки управления

Прибор управляется тремя кнопками «Start/Up», «Menu/Enter», «Reset/Down». С их помощью Вы можете полностью управлять прибором и его настройками.

На главном экране кнопки:
«Start/Up» — запускает/останавливает таймер полета.
«Menu/Enter» — вызывает меню прибора.
«Reset/Down» — простое нажатие — переход в режим установки альтиметров; нажатие и удержание — сброс первого альтиметра в «0».

При запущенном таймере полета кнопки «Menu/Enter» переключает режимы экрана, «Reset/Down» блокируются. Т.е. настройки прибора можно изменять, только когда таймер полета не запущен.

Включение/выключение прибора

Включение и выключение прибора осуществляется кнопкой питания On/Off. Включение прибора одиночным нажатием. Для выключения прибора нужно нажать и удерживать кнопку питания несколько секунд до выключения прибора.

Дисплей прибора, отображение данных

На дисплее отображаются следующие данные:

Vira - вариометр барометрический. Шкала Вариометра Шкала вариометра. Шкала вариометра показывает значения от -4.8 до 4.8 м/с с шагом 0.2 м/с.
Vira - вариометр барометрический. Усредненные значения варио Усредненные показания вариометра. Время усреднения настраивается в настройках прибора. По умолчанию время усреднения равно 1сек.
Vira - вариометр барометрический. Альтиметр 1 Альтиметр 1. Значение барометрического альтиметра. Значение обоих альтиметров может быть установлено вручную
Vira - вариометр барометрический. Альтиметр 2 Альтиметр 2
Vira - вариометр барометрический. Температура Температура окружающей среды
Vira - вариометр барометрический. Уровень заряда батареи Уровень заряда батареи
Vira - вариометр барометрический. Часы Время. Текущая дата и время устанавливается в настройках прибора и сохраняется при отключении питания прибора
Vira - вариометр барометрический. Таймер полета Таймер полета
Vira - вариометр барометрический. График изменения высоты График высоты. Отображает изменение высоты за 30 секунд. Позволяет визуально оценить изменение высоты
Vira - вариометр барометрический. Питание Bluetooth Индикация питания Bluetooth модуля

Все числовые данные на дисплее обновляются с частотой 1 раз в секунду.

Переключение режимов экрана

Для отображения показаний прибора увеличенным шрифтом используйте переключение между режимами экрана.
Переключение между режимами экрана выполняется средней кнопкой в режиме полета. Т.е. когда таймер полета запущен (см. ниже «Запуск и остановка таймера полета»). В режиме, когда таймер полета остановлен, нажатием средней кнопки вызывается меню настроек.
Переключение между экранами циклическое.
Экраны имеют следующий вид:

1. Vira - вариометр барометрический. Главный экран Главный экран
2. Vira - вариометр барометрический. Вариометр Вариометр
3. Vira - вариометр барометрический. График изменения высоты 60 сек. Вариометр с графиком изменения высоты за 60 сек.
4. Vira - вариометр барометрический. Альтиметр Высота

Запуск и остановка таймера полета

Таймер полета запускается автоматически при скороподъемности более 0.5м/с в течении 3 секунд или вручную нажатием кнопки «Start». Остановка таймера полета выполняется только вручную нажатием кнопки «Start». Информация о полете сохраняется в момент остановки таймера.

Настройка прибора

Настройки прибора выполняется с помощью меню при выключенном таймере полета. Когда таймер запущен, т.е. в полете, вход в меню настроек блокируется, а средняя кнопка используется для переключения режимов экрана.

Меню

Вход в меню возможен при отключенном таймере полета. Для входа нажмите кнопку «Menu/Enter». Прибор отобразит главное меню:

Vira - вариометр барометрический. Меню

Перемещение по меню выполняется кнопками «Start/Up», «Reset/Down». Выбор нужного пункта — «Menu/Enter».

Дерево меню:

-> Настройки
[Назад]
Альтиметры            Установка значений альтиметров
Вариометр             Настройка времени усреднения числового показания вариометра
Звук                  Настройка порогов срабатывания звука
График                Настройка графика высоты
Дата/время            Установка даты и времени
Подсветка             Установка режима подсветка дисплея
Bluetooth             Включение/Выключение Bluetooth
Язык                  Выбор языка интерфейса

-> Полеты               Просмотр информации о полетах.

Для быстрого возврата на главный экран из любой формы или меню кратковременно нажмите кнопку включения/выключения питания.

Формы настроек

Все формы настроек имеют сходный интерфейс. В этом разделе описано как выполняется перемещение между полями и их изменение. Прежде всего, каждая форма имеет в нижней части экрана две экранные кнопки [ OK ] и <Назад сохранение настроек выполняется при выборе кнопки [ OK ]. При выборе кнопки <Назад форма закрывается, изменения не сохраняются.
Перемещение между полями выполняется кнопками «Start/Up», «Reset/Down». Перевод выбранного поля в режим редактирования выполняется нажатием кнопки — «Menu/Enter». При этом значение поля выделяется. Далее изменение значения выполняется кнопками «Start/Up», «Reset/Down». По завершению нажать «Menu/Enter». После чего снова можно перемещаться по полям кнопками «Start/Up», «Reset/Down». Для сохранения настроек выберите экранную кнопку [ OK ] и нажмите «Menu/Enter».

Рассмотрим пример установки громкости звука. Заходим в меню Настройки->Звук.

Vira - вариометр барометрический. Меню настроек

После чего откроется следующая форма.

1 Vira - вариометр барометрический. Формы настроек С помощью кнопок «Start/Up», «Reset/Down» выделяем значение интересующего нас поля. В данном случае поле «Громкость» имеет значение «50%» Для перевода его в режим изменения нажмите кнопку «Menu/Enter».
2 Vira - вариометр барометрический. Формы настроек Обратите внимание, теперь поле выделяется курсором. В этом состоянии кнопками «Start/Up», «Reset/Down» устанавливаем нужное значение.
3 Vira - вариометр барометрический. Формы настроек После того как выбрали нужное значение нажимаем кнопку «Menu/Enter»
4 Vira - вариометр барометрический. Формы настроек Поле снова становиться выделенным. С помощью кнопок «Start/Up», «Reset/Down» переводим выделение на другие поля и таким же способом изменяем их. После того как все необходимые изменения сделаны переводим выделение на кнопку «[ OK ]»
5 Vira - вариометр барометрический. Формы настроек Нажимаем «Menu/Enter». После этого настройки сохраняются. Если по каким либо причинам Вам не нужно сохранять изменения, вместо «[ OK ]» нужно выбрать оконную кнопку «<Назад».

Для быстрого возврата на главный экран из любой формы или меню кратковременно нажмите кнопку включения/выключения питания.

Альтиметры

Установка значений альтиметров

Vira - вариометр барометрический. Альтиметры

Быстрая установка альтиметров

Не обязательно устанавливать показания альтиметров используя меню. Это можно сделать, пока таймер полета не запущен.

  • Убедитесь, что таймер полета остановлен.
  • Нажмите и отпустите кнопку «Reset/Down».
  • Показания альтиметра 1 выделятся.
  • Используя кнопки «Start/Up», «Reset/Down» установите нужное значение.
  • Нажмите «Menu/Enter». После чего будет выделено значение альтиметра 2.
  • Используя кнопки «Start/Up», «Reset/Down» установите нужное значение.
  • Нажмите «Menu/Enter».

Быстрая установка альтиметра 1 в «0».

  • Убедитесь, что таймер полета остановлен.
  • Нажмите и удерживайте кнопку«Reset/Down».
  • После установки значения альтиметра в «0». Отпустите кнопку.

Вариометр

Время усреднения для цифрового показания вариометра

Vira - вариометр барометрический. Усреднение варио

Звук

Пороги срабатывания звука для подъема, снижения, предподъема. При превышении показаний вариометра указанного порога включается соответствующий звук. Обратите внимание, что звуковая сигнализация предподъема включается при запущенном таймере полета. Это сделано для того, чтобы на старте прибор не «шумел». При необходимости сигнализацию предподъема можно отключить, установив порог срабатывания «0».
Vira - вариометр барометрический. Настройки звука
Ниже приведена иллюстрация поясняющая работу звуковой сигнализации вариометра.
Vira - вариометр барометрический. Как работает звук.

График высоты

График высоты можно включить/отключить, изменить направление движения графика, или установить вместо графика отображение информации о скороподъемности за минуту.

Vira - вариометр барометрический. Настройки графика высоты

Дата/время

Установка даты и времени.

Vira - вариометр барометрический. Дата/Время

Дата не отображается на главком экране прибора (отображается только время), однако дата используется при сохранении информации о полете.

Режим подсветки дисплея

Подсветка дисплея имеет три варианта настройки:

  • Выключена – подсветка дисплея отключена
  • Включена – подсветка дисплея постоянно включена
  • Smart – Подсветка включается при нажатии кнопок и выключается спустя несколько секунд после того, как клавиатурой не пользовались.

Vira - вариометр барометрический. Подсветка дисплея

По умолчанию установлен режим Smart. Подсветка дисплея увеличивает ток потребления и сокращает время работы прибора до заряда батареи.

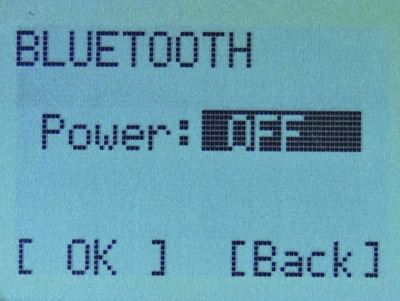

Bluetooth — модуль

Включайте питание Bluetooth — модуля только когда собираетесь его использовать. Включенный Bluetooth — модуль достаточно много потребляет и существенно сокращает время работы прибора.
Батареи хватает на 60-80 часов непрерывной работы прибора с выключенной подсветкой дисплея, выключенным Bluetooth-модулем и громкостью звука до 50%. С включенным Bluetooth-модулем время работы прибора 7-8 часов.

Vira - вариометр барометрический. Bluetooth

UPD: В приборах с новой прошивкой кроме включения Bluetooth есть поле для выбора протокола. На текущий момент доступны протоколы:
AVIS — для работы с Avislab.Variometer
POV (Protocol Open Vario) — для работы c XCSoar
LK8000 — для работы c XCTrack

Vira. Avis

Vira. $POV

LK8000

На главном экране имеется индикация включения Bluetooth — модуля.

Vira - вариометр барометрический. Bluetooth питание

Bluetooth сопряжение

Для того чтобы Ваше Android устройство могло работать с Bluetooth модулем Vira, нужно выполнить сопряжение Vira с Вашим смартфоном или планшетом. Это касается любых приложений.

1. Включаем Vira. В настройках Vira включаем Bluetooth (см. выше)
2. На мобильном устройстве включаем Bluetooth Vira - вариометр барометрический. Bluetooth
3. Заходим в Bluetooth и ждем, пока будет найдена Vira Vira - вариометр барометрический. Bluetooth
4. Нажимаем на Vira и вводим PIN-код (1234) Vira - вариометр барометрический. Bluetooth
5. После чего сопряжение с Vira установлено Vira - вариометр барометрический. Bluetooth

Настройка XСTrack для работы с Vira

1. Запускаем XСTrack (Bluetooth должен быть включен)
2. Заходим в настройки XСTrack
3. Выбираем пункт меню «Соединение и сенсоры»
4. Выбираем пункт меню «Внешний датчик»
5. Выбираем пункт меню «Bluetooth датчик»
6. Выбираем в качестве устройства вариометр «Vira»
7. Выходим из меню. При правильной настройке должны увидеть сообщение «Bluetooth соединение установлено»
В пункте меню «Настройки->Соединение и сенсоры->Калибровать» можно настроить сглаживание и проверить работу датчика.

Настройка XCSoar для работы с Vira

1. Запускаем XCSoar (Bluetooth должен быть включен) Vira & XCSoar
2. Заходим в настройки XCSoar Vira & XCSoar
3. Нажимаем кнопку «Устройства» Vira & XCSoar
4. Становимся на свободную строку (в примере это «B:») и нажимаем «Изменить» Vira & XCSoar
5. Находим Vira, и нажимаем «Выбор» Vira & XCSoar
6. Указываем драйвер OpenVario и нажимаем «OK» Vira & XCSoar
7. Для проверки потока данных можно открыть «Монитор» Vira & XCSoar
8. Должны увидеть что-то похожее на это Vira & XCSoar
9. Далее в настройках XCSoar заходим в пункт «Система» Vira & XCSoar
10. Выбираем пункт «Датчики -> Звуковой вариометр» Vira & XCSoar
11. Включаем и настраиваем, как нравиться Vira & XCSoar

Настройка Avislab.Variometer для работы с Vira

1. Включаем вариометр Vira, включаем на нем Bluetooth. На смартфоне запускаем Avislab.Variometer. Ждем, пока будет обнаружен вариометр Vira. Vira & Avislab.Variometer
2. В списке найденных устройств выбираем Vira Vira & Avislab.Variometer
3. Программа должна начать работу. При успешном подключении выбранное устройство запоминается и при последующих запусках программа не запрашивает выбор устройства. Vira & Avislab.Variometer

Язык интерфейса

Прошивка позволяет изменять язык интерфейса. В память прибора помещается только два набора символов. Поэтому правильнее сказать, что прошивка двуязычная.
В прошивке прибора всегда будет присутствовать английский интерфейс и один из национальных. Например, английский и украинский, английский и русский. Пока доступны только два варианта в будущем планируется расширить количество переводов.
Vira - вариометр барометрический. Язык интерфейса

Просмотр информации о полетах

Прибор сохраняет краткую информацию о 10 крайних полетах в свою внутреннюю память. Вы можете просмотреть ее, используя пункт меню «Полеты».

Для просмотра информации о предыдущем полете нажмите кнопку «Start/Up», Для просмотра информации о следующем полете — «Reset/Down». Выход — «Menu/Enter».

Vira - вариометр барометрический. Информация о полетах

Зарядка батареи питания

Заряжать вариометр можно с помощью microUSB кабеля от персонального компьютера, от любого зарядного для смартфонов, или автономного блока питания напряжением 5В.
Вы можете заряжать вариометр при любом удобном случае и и поддерживая максимальный заряд батареи держать прибор в полной готовности.

Внимание! Vira НЕ комплектуется micro-USB шнуром и зарядным устройством.

Перед использованием прибора рекомендуется произвести полную зарядку аккумулятора. Подключите зарядное устройство к micro-USB разъему Vira.

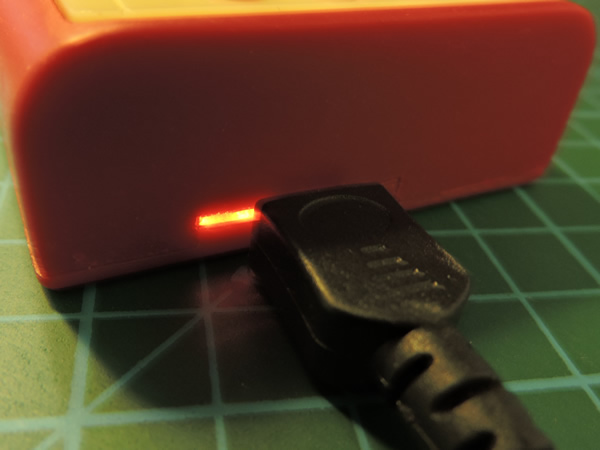

Пока идет зарядка аккумулятора, будет светиться красный светодиод. Когда аккумулятор будет полностью заряжен, загорится зеленый светодиод.

Рекомендуется полностью заряжать Vira после каждого использования. Крайне не рекомендуется держать аккумулятор полностью разряженным долгое время.
Если Вы долгое время не используете Vira, рекомендуется периодически (не реже чем 1 раз в 4 месяца) заряжать аккумулятор.

Note: Индикатор уровня заряда батареи стабилизируется через несколько секунд после включения прибора. Сразу после включения прибора уровень заряда может показывать значения ниже, чем они есть на самом деле.

Vira - вариометр барометрический. Зарядка Vira - вариометр барометрический. Зарядка Vira - вариометр барометрический. Зарядка

Внимание! В некоторых приборах модуля зарядки могут иметь другие цвета сигнальных светодиодов. Синий и красный. Синий — сигнализирует о процессе зарядки. Красный — зарядка завершена.

Vira_44_1 Vira_45_1

Ремень крепления прибора

На корпусе прибора имеются пазы для ремня. Прибор комплектуется небольшим ремнем с текстильной застежкой. Который позволит закрепить прибор на кокпите.

Vira - вариометр барометрический. Ремень Vira - вариометр барометрический. Ремень Vira - вариометр барометрический. Ремень

Комплектация

Vira - вариометр барометрический. Комплектация

В комплект входит:

  • Прибор Vira
  • Ремень – липучка

Обратите внимание, что инструкция в комплект не входит. Всегда актуальная информация доступна в электронном виде на нашем сайте http://avislab.com/vira/.
Прибор поставляется с английской/украинской или английской/русской прошивкой. Обязательно уточняйте язык прошивки во время заказа.

Гарантия

На прибор распространяется гарантия сроком 1 год. В случае выявления дефектов, не связанных с его эксплуатацией, мы гарантируем бесплатный ремонт или замену прибора. Прибор не подлежит гарантийному ремонту при механических повреждениях, повреждениях вызванных воздействием химических веществ, повреждениях вызванных огнем или высокой температурой, при выходе прибора со строя в результате попадания внутрь воды.
Для сохранения работоспособности прибора избегайте его использования при температурах выше 40 и ниже -5oC. Очистку корпуса и дисплея осуществляйте влажной салфеткой, не применяйте химических растворителей, спиртов.

Видео

Документация к предыдущему варианту прибора: http://avislab.com/vira1/
Видео к предыдущему варианту прибора:
